Когда и как менять опорные катки: полное руководство по признакам износа и замене

Простой спецтехники из-за неисправности ходовой части обходится бизнесу в десятки, а то и сотни тысяч рублей ежедневно. В нашей практике в «СДМК» мы видим, что одной из частых, но недооцененных причин серьезных поломок становится несвоевременная замена опорных и поддерживающих катков. Многие откладывают этот ремонт до последнего, не осознавая, что изношенный каток стоимостью в несколько тысяч рублей способен вывести из строя гусеничную цепь, цена которой на порядок выше.

Это полное руководство мы создали на основе нашего более чем 15-летнего опыта поставок запчастей и консультаций сервисных инженеров. Здесь вы найдете четкие ответы на вопросы, когда и как проводить замену катков, чтобы ваша техника работала без сбоев, а расходы на ее обслуживание были прогнозируемыми.

Роль катков в ходовой части: почему это не просто «колесики»?

Ходовая часть гусеничной техники — сложный механизм, где каждый элемент выполняет свою задачу. Ошибочно считать катки второстепенными деталями. Именно они принимают на себя и распределяют колоссальный вес машины, обеспечивая ее плавное движение по грунту. Давайте разберем устройство и функции каждого типа.

• Опорные катки. Это основа ходовой. Они расположены в нижней части тележки и катятся непосредственно по внутренней поверхности гусеничной ленты. Их главная задача — нести на себе всю массу экскаватора или бульдозера и передавать ее на гусеницы. От их состояния напрямую зависит ресурс всей ходовой системы. Конструктивно они делятся на однобортные и двубортные, их чередование на раме предотвращает соскальзывание траков.
• Поддерживающие катки. Эти элементы находятся в верхней части гусеничной тележки. Их функция — поддерживать верхнюю ветвь гусеницы, не давая ей провисать под собственным весом. Это снижает вибрацию, шум при движении и предотвращает избыточный износ звеньев цепи. Хотя нагрузки на них меньше, чем на опорные, их неисправность также ведет к серьезным проблемам.

Когда замена неизбежна: 5 главных признаков износа катков

Диагностика состояния катков не требует сложного оборудования. Достаточно регулярного и внимательного осмотра. Мы рекомендуем операторам и механикам обращать внимание на следующие тревожные сигналы.

1. Видимый износ реборды (гребня). Реборда — это боковой выступ на катке, который удерживает гусеничную цепь. Если она стала острой или ее высота заметно уменьшилась, это критический износ. Такой каток перестает правильно направлять цепь, что ведет к разрушению звеньев.
2. Течь масла. Заметили масляные потеки или "отпотевание" на корпусе катка? Это говорит о нарушении герметичности торцового уплотнения. Утечка смазки приводит к быстрому разрушению внутренних втулок и подшипников. Работа на сухом катке недопустима.
3. Появление люфта. Попробуйте покачать каток руками (на обесточенной и зафиксированной машине). Ощутимый поперечный люфт сигнализирует о сильном износе оси или подшипникового узла. При движении это будет вызывать удары и дальнейшее разрушение посадочных мест.
4. Заклинивание или затрудненное вращение. Каток должен вращаться свободно. Если для его проворота требуется большое усилие или он заклинил, значит, внутренний механизм разрушен. Эксплуатация техники с такой неисправностью быстро выведет из строя гусеничную ленту.
5. Нехарактерный шум. Скрежет, гул, щелчки в районе ходовой части во время движения — весомый повод остановить работы и провести осмотр. Часто именно так проявляется начинающееся разрушение подшипников катка.

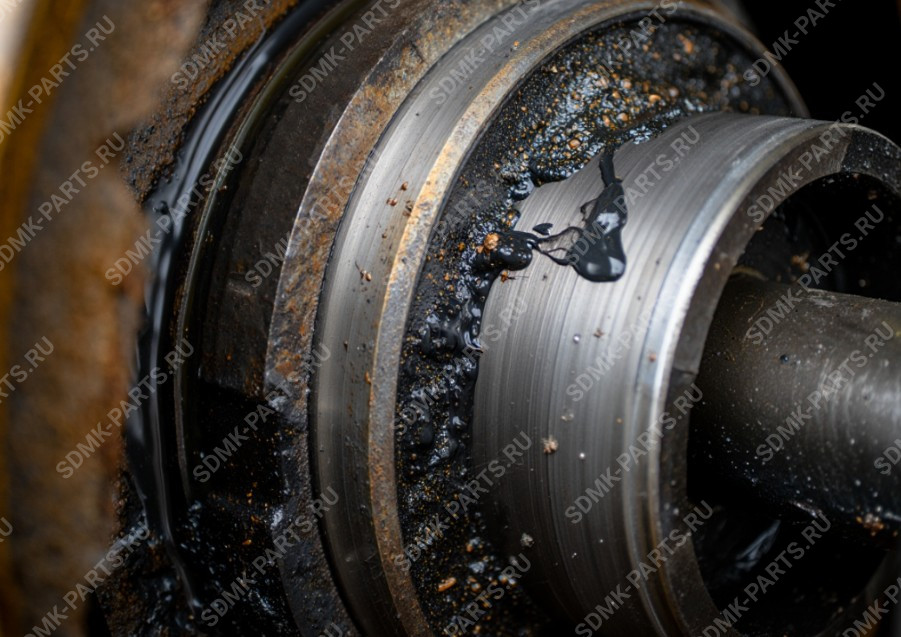

Течь масла и критический износ реборды — явные сигналы о необходимости срочной замены катка.

Обращайте внимание не только на сами катки, но и на состояние звеньев гусеничной цепи, которые с ними контактируют. Если вы видите неравномерный или ускоренный износ внутренней поверхности траков, это может быть косвенным признаком проблемы с геометрией ходовой, вызванной "просевшими" от износа катками. Это ранняя диагностика, которая поможет вовремя выявить проблему.

Подбор правильных катков для конкретной модели техники — залог долгой службы всей ходовой. На нашем складе в Екатеринбурге мы поддерживаем наличие опорных и поддерживающих катков для самых популярных машин: Komatsu, Caterpillar, Hitachi, Doosan и Hyundai. Наши специалисты помогут подобрать деталь по каталожному номеру и организуют быструю поставку, чтобы сократить время простоя. Ознакомиться с каталогом запчастей.

Последствия игнорирования: чем грозит езда на изношенных катках

Владельцы техники иногда пытаются отсрочить замену изношенных катков, считая это незначительной поломкой. Это опасное заблуждение, которое приводит к каскадному разрушению других, более дорогих узлов. Вот к чему приводит такая "экономия":

• Разрушение гусеничной цепи. Изношенный каток с острой ребордой работает как резец, съедая внутреннюю поверхность звеньев цепи. Стоимость новой гусеничной цепи может в десятки раз превышать стоимость комплекта катков.
• Повреждение рамы тележки. Сильный люфт или заклинивание катка создают ударные нагрузки, которые разбивают посадочные места на раме ходовой части. Восстановление или замена рамы — это уже капитальный и очень дорогостоящий ремонт.
• Выход из строя бортового редуктора. Повышенная вибрация и неправильное натяжение цепи, вызванные неисправными катками, создают избыточную нагрузку на ведущую звездочку и, как следствие, на бортовой редуктор.

Профилактическая замена катков — это не затраты, а инвестиция в безотказную работу и сохранение ресурса дорогостоящих компонентов вашей машины.

Пошаговая инструкция по замене опорных и поддерживающих катков

Процесс замены не является сверхсложным, но требует аккуратности, соблюдения техники безопасности и наличия подходящего инструмента.

Этап 1: Подготовка

• Установите технику на ровную, твердую поверхность.
• Очистите ходовую часть от грязи, особенно в местах крепления катков.
• Ослабьте натяжение гусеничной ленты через механизм натяжителя. Это обязательное условие для безопасного демонтажа.
• С помощью домкрата или другой техники приподнимите нужную сторону рамы так, чтобы каток оказался в свободном доступе. Надежно зафиксируйте машину с помощью подставок.

Этап 2: Демонтаж старого катка

• Выверните болты крепления катка к раме тележки. Часто они сильно затянуты и прикипают, поэтому может потребоваться ключ с большим рычагом или ударный гайковерт.
• Аккуратно снимите изношенный каток. Его вес может быть значительным (до 50-70 кг для крупной техники), поэтому соблюдайте осторожность.

Этап 3: Установка нового катка

• Тщательно очистите посадочную поверхность на раме от ржавчины и грязи.
• Установите новый каток на место и наживите болты крепления.
• Затяните болты крест-накрест с моментом, указанным в руководстве по эксплуатации вашей техники. Использование динамометрического ключа на этом этапе крайне важно для надежной фиксации.

Этап 4: Завершение

• Уберите подставки и опустите машину.
• Отрегулируйте натяжение гусеничной цепи согласно инструкции производителя.
• Запустите технику и проверьте работу ходовой части в движении на малых оборотах.

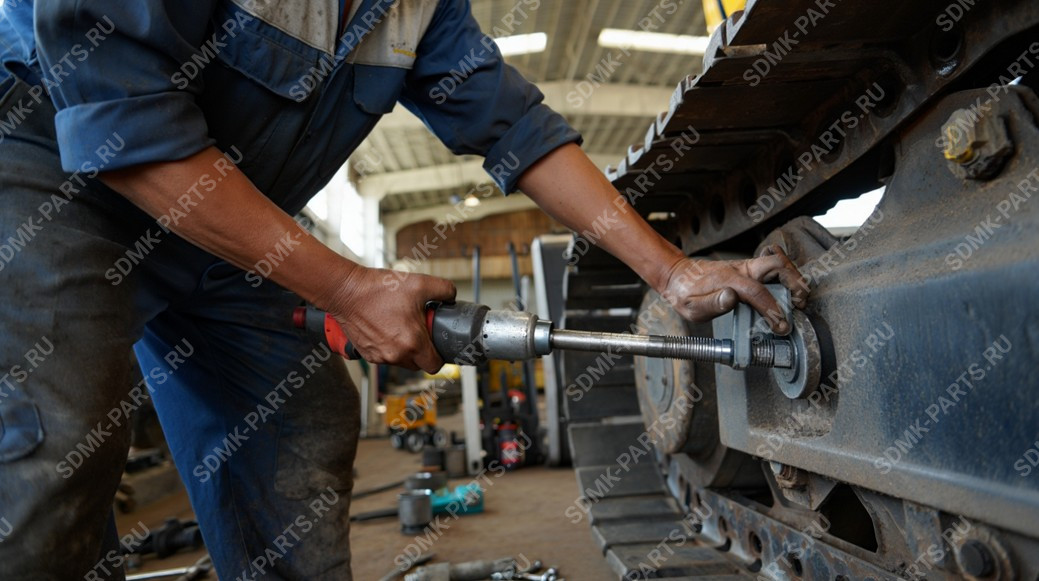

Процесс демонтажа изношенного катка требует использования профессионального инструмента и соблюдения техники безопасности.

Как правильно выбрать катки и не переплатить?

Рынок предлагает большой выбор запчастей: от оригинальных до многочисленных аналогов. Как снабженцу или владельцу сделать правильный выбор?

Мы считаем, что ключевой фактор — это баланс цены и качества. Покупка самых дешевых деталей часто оборачивается повторным ремонтом в короткие сроки. Вот на что мы рекомендуем обращать внимание:

• Качество металла. Надежные производители используют для катков легированную сталь с последующей объемной закалкой. Это обеспечивает высокую твердость рабочей поверхности и вязкость сердцевины, что предотвращает появление трещин.
• Надежность уплотнений. Система уплотнений Duo-Cone (торцовые уплотнения) — это стандарт для качественных катков. Они удерживают смазку внутри и защищают от попадания абразива, обеспечивая полный срок службы подшипникового узла.
• Точность геометрии. Деталь должна точно соответствовать каталожному номеру вашей машины. Любые отклонения в размерах приведут к ускоренному износу как самого катка, так и гусеничной цепи.

Качественные комплектующие — залог долгой и бесперебойной работы вашей техники.

Совет эксперта:

При осмотре аналогового катка перед покупкой обратите внимание на качество литья и обработки поверхностей. Наличие заусенцев, неравномерная окраска, грубые сварные швы могут косвенно указывать на низкую культуру производства. У качественного аналога обработка будет аккуратной, а на корпусе часто присутствует маркировка производителя и номер детали.

Тип запчасти	Цена	Срок службы (условно)	Риски	Рекомендация
Оригинал	Высокая	100%	Нет	Для новой техники на гарантии
Качественный аналог	Средняя	80-95%	Минимальные	Оптимальный выбор для парка постгарантийной техники
Дешевый аналог	Низкая	20-50%	Высокие (трещины, быстрая течь, износ)	Не рекомендуется, ложная экономия

Не уверены в выборе или не можете найти деталь по номеру? Наша команда в «СДМК» готова помочь. Мы не просто продаем запчасти, мы предлагаем решения. Имея доступ к технической документации и многолетний опыт, мы подберем для вас оптимальный вариант катков, который будет соответствовать как требованиям вашей техники, так и бюджету.

Инвестиция в надежность: почему своевременная замена экономит деньги

Опорные и поддерживающие катки — это фундамент, на котором держится производительность вашей гусеничной техники. Регулярная диагностика, понимание признаков износа и своевременная замена с использованием качественных запчастей позволяют избежать катастрофических поломок и дорогостоящих простоев. Это не просто техническое обслуживание, а грамотное управление активами и инвестиция в стабильность вашего бизнеса.

Если у вас остались вопросы по диагностике или требуется помощь в подборе запчастей для вашей спецтехники, позвоните нам по номеру 8 800 550 29 50. Наши технические специалисты всегда на связи.

Часто задаваемые вопросы

Как часто нужно проверять состояние катков?

Мы рекомендуем проводить визуальный осмотр ходовой части ежедневно перед началом смены. Проверку на люфт и течи следует выполнять в рамках каждого планового технического обслуживания (обычно каждые 250-500 моточасов).

Можно ли заменить только один изношенный каток?

Да, можно. Однако если остальные катки на этой стороне также имеют значительный износ, замена одного нового может создать неравномерную нагрузку и ускорить его выход из строя. Рекомендуется оценивать состояние всех катков в комплексе.

В чем ключевое отличие опорного катка от поддерживающего?

Опорный каток находится внизу, несет на себе весь вес машины и катится по гусенице. Поддерживающий каток расположен вверху, он легче по конструкции и лишь поддерживает верхнюю часть гусеницы от провисания. Нагрузки на них несопоставимы.

Насколько важен момент затяжки болтов крепления катка?

Это критически важный параметр. Недотянутый болт может открутиться от вибрации, что приведет к отрыву катка и серьезному повреждению рамы. Перетянутый болт может лопнуть или повредить резьбу. Всегда используйте динамометрический ключ и следуйте спецификациям производителя.
